梯形鋼屋架施工圖的繪制規范主要包括以下內容：，，1. 圖紙應包括所有必要的尺寸和細節，以確保結構的穩定性和安全性。，2. 所有的尺寸和細節應清晰、準確，并且標注清楚。，3. 所有的鋼筋和連接件都應標明其規格和數量，以便在施工過程中進行準確的安裝。，4. 所有的節點和連接處都應詳細描述，包括螺栓、銷子和其他緊固件的使用。，5. 所有的梁和柱的截面尺寸和形狀都應詳細描述，以便于施工人員理解和執行。，6. 所有的支撐和固定裝置都應詳細描述，包括其位置、大小和材料。，7. 所有的施工步驟和順序都應該詳細描述，包括安裝的順序和時間。，8. 所有的安全措施和預防措施都應該詳細描述，包括施工人員的防護設備和施工環境的控制方法。

梯形鋼屋架施工圖繪制規范

梯形鋼屋架施工圖的繪制規范主要包括以下幾個方面：

1. 圖紙布局和內容

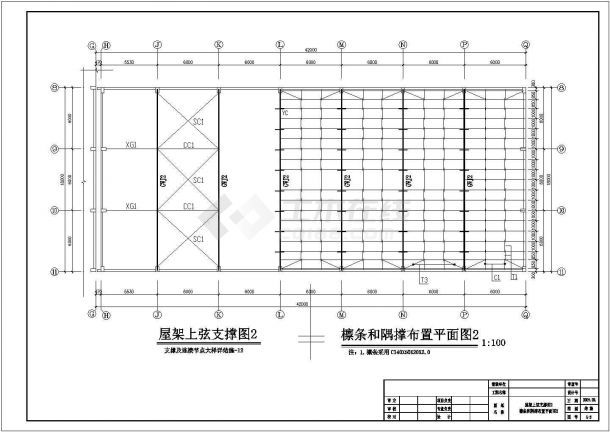

施工圖的布局應該合理，內容要完整。通常包括簡圖、屋架圖（上下弦平面圖）、端部側視圖、斷面圖，節點詳圖，材料表等。

2. 繪制比例和說明

鋼結構施工圖的繪制比例通常采用兩種比例繪制：桿件軸線與桿件截面和節點比例不同；軸線比例是截面和節點比例的1/2。

3. 圖線

在同一張圖紙內，各不同線寬中的細線，可統一采用較細的線寬組的細線。圖線的線型、線度和用途要明確，圖線的交接要準確。

4. 注寫尺寸要求

注寫的尺寸要求要正確、完整、清晰、合理。尺寸的組成包括尺寸界線、尺寸線、起止符號、尺寸數字。

5. 材料和工藝要求

鋼材采用Q235C，焊條采用E43型，未注明的角焊縫焊腳尺寸為5mm。鋼結構涂防銹底漆和面漆各兩道，干漆膜厚度不小于125μm。

以上就是梯形鋼屋架施工圖繪制的一些規范和要求。需要注意的是，這些規范可能會隨著時間和技術的發展而有所更新，因此在實際操作中，最好參考最新的行業標準和規范。
