碳纖維加固技術是一種先進的建筑修復和增強方法，它通過在結構材料中加入碳纖維來提高其承載能力和耐久性。與傳統(tǒng)的加固方法相比，碳纖維加固具有更高的強度、更好的抗疲勞性和更輕的重量。碳纖維加固技術的最新研究進展包括對碳纖維材料的創(chuàng)新應用，如自愈合復合材料的開發(fā)，這些材料可以在受損時自動修復裂縫，從而延長結構的使用壽命。碳纖維加固技術以其獨特的優(yōu)勢，為建筑修復提供了一種高效、經(jīng)濟且可持續(xù)的解決方案。

碳纖維加固技術規(guī)范解讀

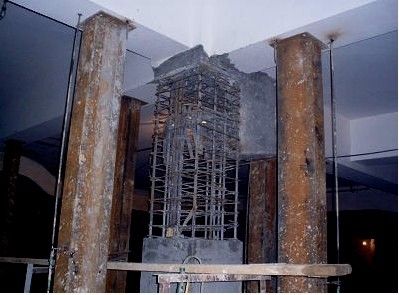

一、碳纖維加固技術的基本原理及適用范圍

• 基本原理：碳纖維加固補強技術是利用碳纖維布或碳纖維板材粘貼在混凝土結構的表面，使碳纖維布與被加固構件之間涂刷碳纖維膠，讓二者共同受力、協(xié)調(diào)變形，形成統(tǒng)一的整體，從而實現(xiàn)對混凝土結構加固和補強的一種新型技術。碳纖維具有高強度、高彈性模量等特點，利用其良好的抗拉強度可增強構件承載能力，進而提高整個結構的承載力。
• 適用范圍：
  • 可用于混凝土結構抗彎、抗剪加固。
  • 在各類工業(yè)與民用建筑物、構造物中廣泛用于防震、防裂、防腐的補強。
  • 具體應用在混凝土結構物、橋梁及建筑物的梁、柱、面板加固；隧道、港灣設施、煙囪、倉庫、廠房的加固；受鹽害的混凝土、橋梁以及河川構造物的防護和加固。

二、碳纖維加固材料說明

• 碳纖維布：
  • 外觀類似編織袋，但為單向排列編織，只能一個方向受力。
  • 抗拉強度大約是鋼筋的10倍，一般抗裂強度為3000 - 3500兆帕不等。
  • 比重僅為1/5，每平方米重量為200 - 300克，單層布厚度為0.111 - 0.167mm，寬幅為5 - 50cm不等。
  • 具有耐腐蝕特性。
• 碳纖維膠：
  • 一般采用雙組份、無溶劑、高強度的改性環(huán)氧A類膠粘劑。
  • 對碳纖維材料有良好的浸潤性，形成新的復合材料具有較強的力學性能和優(yōu)良的耐久性能。
  • 具有較好的觸變性能和良好的懸掛度，垂直面施工流淌性較小。

三、碳纖維加固施工注意事項

• 碳纖維膠的操作：
  • 碳纖維膠分為主劑和固化劑，要準確掌握配合比例，將主劑和固化劑按準確的重量比置于干凈容器內(nèi)，可使用電動攪拌機械或手動攪拌混合1 - 2分鐘，直至顏色均勻一致。
  • 配置好的碳膠初凝時間為50min左右，粘貼一個平方米的碳纖維布所需碳膠0.8公斤，需掌握好調(diào)配碳膠的數(shù)量以免浪費。
• 粘貼碳纖維布的操作：
  • 涂刷碳膠需保持膠層薄厚一致，涂刷后立即將碳纖維布按設計位置粘貼，使用滾筒滾壓使碳膠浸透碳纖維布，避免產(chǎn)生氣泡。
  • 待碳膠觸指干燥后，再在表面涂刷一層碳膠，24小時內(nèi)不可觸動碳纖維布，如需多層粘貼則重復以上步驟。
• 轉角粘貼處理：轉角粘貼處應進行倒角處理并打磨成圓弧狀，圓弧半徑不應小于20mm，且混凝土表面應保持干燥無塵。

四、碳纖維加固工程的驗收

• 現(xiàn)場驗收以評定碳纖維布與混凝土之間的粘結質(zhì)量為主，可用小錘等工具輕輕敲擊碳纖維布表面，以回聲來判斷粘結效果。
• 若出現(xiàn)空鼓等粘貼不密實現(xiàn)象，應采取針管注膠的方法進行補救。
• 對于碳纖維布粘貼面積在1000平方米以上的工程，為檢驗其加固效果應與甲方協(xié)商進行荷載試驗，其結構的變形等各項指標均應滿足國家規(guī)范規(guī)定的設計及使用要求。

碳纖維加固技術的成本效益分析

碳纖維加固與傳統(tǒng)方法對比

碳纖維加固技術的最新研究進展

碳纖維加固在地震區(qū)的應用案例

2018-07-30"
