鋼屋架結構詳圖的畫法

呼和浩特鋼結構設計公司01-25982閱讀0評論

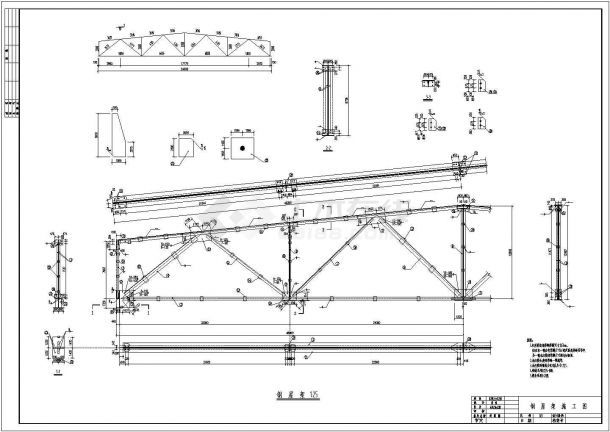

鋼屋架結構詳圖的畫法包括以下步驟：確定鋼屋架的尺寸和形狀，并根據實際需求選擇合適的材料。繪制鋼屋架的基本輪廓，包括主梁、次梁和支撐等。詳細繪制每個部分的連接方式，如焊接點、螺栓連接等，并標注相關尺寸和標記。在繪制過程中，注意保持圖形清晰、準確，避免出現錯誤或遺漏。檢查并修改圖紙，確保其符合設計要求和施工標準。

一、鋼屋架結構詳圖的基本組成部分畫法

（一）屋架簡圖（屋架示意圖）

位置與比例
- 通常在詳圖的左或右上角繪制屋架簡圖。它主要表達屋架的主要外形尺寸以及桿件的軸線長度。比例常用1:100或1:200等。當梯形屋架跨度大于24m、三角形屋架跨度大于15m，在制造時應有拱度，拱度為跨度的1/500，這些尺寸關系都要在簡圖中準確體現。
內容
- 要清晰畫出屋架的形狀，標注出各桿件的軸線長度、屋架的跨度、高度等主要外形尺寸，同時還可以在簡圖中表達內力情況（如內力圖）等信息。

（二）屋架詳圖（包括立面圖和節點圖）

比例選擇
- 詳圖通常采用兩種比例繪制。桿件和零件的尺寸采用1:10、1:15的比例，這樣可以詳細表達節點和細節；而軸線長度則用1:20、1:30或更小比例繪制。
立面圖
- 桿件繪制：準確畫出各桿件的形狀、位置關系。對于不同類型的桿件（如上弦桿、下弦桿、腹桿等）要明確區分。上弦桿受壓，下弦桿受拉，腹桿的布置和連接關系也要清晰表示。
- 尺寸標注：要把桿件和零件的定位尺寸注全。腹桿應注出桿端至節點中心的距離。
節點圖
- 節點板標注：節點板應注上、下兩邊至弦桿軸線的距離及左右兩邊至通過節點中心的垂線距離。詳細畫出節點處各桿件的連接方式，如焊接、螺栓連接等的具體構造。
- 連接細節：如果是焊接連接，要明確焊縫的類型（如坡口焊縫、貼角焊縫、塞焊縫等）、焊縫符號的標注（包括圖形符號和輔助符號），在視圖、剖視圖或斷面圖、軸測圖中的不同畫法都要正確表示。對于螺栓連接，要標注螺栓的規格、數量、間距等參數。

（三）桿件詳圖

形狀與尺寸
- 詳細畫出桿件的形狀，包括桿件的截面形狀（如角鋼、工字鋼、槽鋼等型鋼的具體形狀），標注桿件的長度、截面尺寸（如角鋼的邊長、厚度等）。
材料標注
- 注明桿件所選用的鋼材型號，如鋼號等信息。

（四）連接板詳圖

外形尺寸
- 準確繪制連接板的形狀，標注其長、寬、厚等外形尺寸。
連接孔標注
- 對于連接板上的連接孔（如螺栓孔），要標注孔的直徑、孔間距、孔的排列方式（如成行、成列等）等信息。

（五）預埋件詳圖

形狀與位置
- 詳細畫出預埋件的形狀，如錨板的形狀、錨筋的數量和布置形式等。明確預埋件在結構中的位置關系，標注其相對于其他構件（如梁、柱等）的定位尺寸。
材料與錨固要求
- 注明預埋件所采用的材料，以及對其錨固的要求，如錨固長度等參數。

（六）鋼材用量表

桿件與零件編號
- 按照一定順序?qū)U件和零件進行編號，在鋼材用量表中列出。
規格尺寸、數量與重量
- 詳列桿件和零件的規格尺寸、數量（要區別正、反）、重量等信息，并且根據這些數據算出整榀屋架的重量。

（七）說明部分

鋼材相關
- 說明選用的鋼號，例如不同強度等級的鋼材（如HPB235、HRB335和HRB400等）的選用情況。
焊接相關
- 注明焊條型號和質量要求，對焊縫未注明的尺寸（如焊縫的長度、高度等）進行說明。
加工與施工要求
- 闡述加工精度要求，如桿件的加工誤差范圍等。說明有無熱處理要求，以及施工過程中的一些特殊要求，例如油漆要求（如油漆的種類、涂刷遍數等）、運輸要求（如構件的包裝、運輸過程中的保護措施等）和其他未在圖中注明的相關要求等。
